オシレーター（発振器）は、基本となる波形を発生します。

ガジェット楽器によってノコギリ波や矩形波といった基本的な波形から、アコースティック楽器のPCM波形、金属的な音を出しやすいVPMなど様々なオシレーターを備えています。

フィルターは、オシレーターで作った音から不要な音域を削ったり、強調したりすることによって、より特徴的な音色にする機能です。

フィルターには、高域を削ってやわらかい音色にするローパス・フィルター、低域を削って明るい音色にするハイパス・フィルター、高域と低域を削って特定の音域だけを取り出すバンドパス・フィルターの3 種類があります。

音量や定位などを設定します。

オシレーター、フィルターによって作られたサウンドの音量をアンプで増幅します。

音はある程度、固有の音量などの変化カーブを持ちます。

例えば、ピアノの音量は、鍵盤を弾くと素早く音が大きくなり、徐々に小さくなっていきます。鍵盤から指を離すと、少しの余韻を残し聞こえなくなります。このようなカーブが、その楽器らしさを作り出しています。

また、このような変化は、音量の他にも音色や音の高さにもおこります。これらの変化を作り出すのが EG です。

主に音色を変化させるフィルター用の EG と、音量を変化させるアンプ用の EG があります。

LFO（ロー・フリーケンシー・オシレーター）は、低周波のオシレーターです。

代表的な使用例として、ビブラート効果（ピッチを LFO で上下させる）、ワウ効果（音色を LFO で上下させる）、トレモロ効果（音量を LFO で上下させる）があります。

サウンドに歪みやうねり、響きやエコーといった、さまざまな音響効果をかけることができる便利な機能です。

元のサウンドとは全く違う音色にしたり、広がりのあるステレオ効果を得ることもできます。

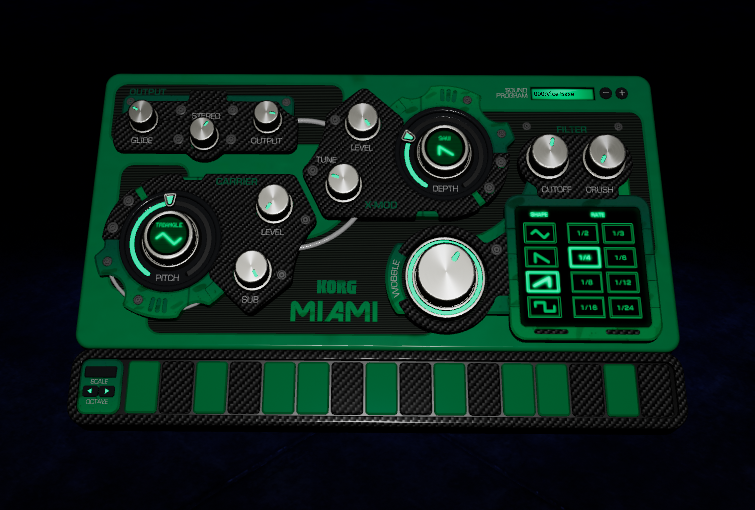

WAVE

キャリア・オシレーターの波形を選択します。

PITCH

キャリア・オシレーターのピッチを調節します。

LEVEL

キャリア・オシレーターの音量を設定します。

SUB

サブ・オシレーターの音量を設定します。

WAVE

クロスモジュレーション・オシレーターの波形を選択します。

DEPTH

クロスモジュレーションの深さを設定します。

LEVEL

クロスモジュレーション・オシレーターの音量を設定します。

TUNE

クロスモジュレーション・オシレーターのピッチを調節します。

CUTOFF

フィルターのカットオフ周波数を設定します。

CRUSH

フィルターに独特の質感を加えます。

WOBBLE

フィルターLFOのモジュレーション量を設定します。

SHAPE

LFOの波形を選択します。

RATE

LFOのスピードを設定します。

STEREO

出力の定位の広がりを設定します。

GLIDE

音の移行時間を設定します。

OUTPUT

全体の音量を設定します。

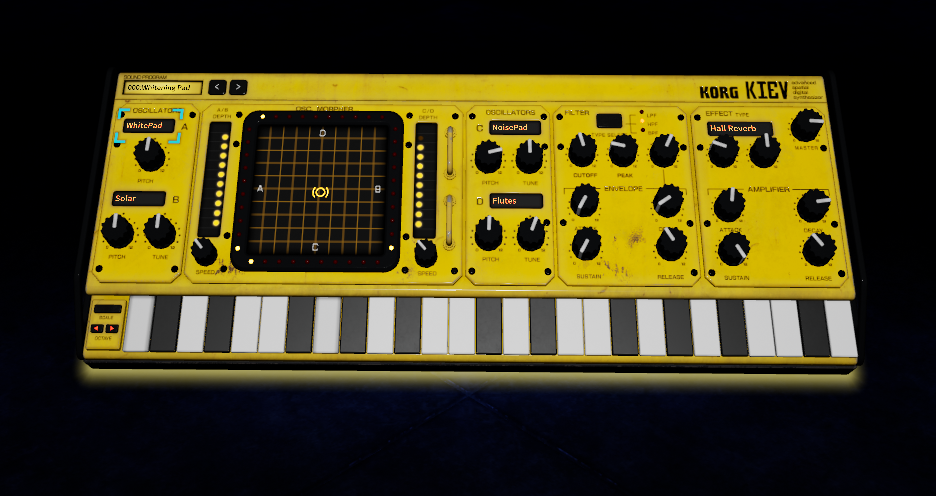

TOUCH-PAD

オシレーターA、B、C、Dの音量バランスを設定します

A/B DEPTH

オシレーターAとBの音量バランスの変化量を設定します。

A/B SPEED

オシレーターAとBの音量バランスの変化のスピードを設定します。

C/D DEPTH

オシレーターCとDの音量バランスの変化量を設定します。

C/D SPEED

オシレーターCとDの音量バランスの変化のスピードを設定します。

WAVEFORM A

オシレーターAの波形を選択します。

WAVEFORM B

オシレーターBの波形を選択します。

WAVEFORM C

オシレーターCの波形を選択します。

WAVEFORM D

オシレーターDの波形を選択します。

PITCH A

オシレーターAのピッチを設定します。

PITCH B

オシレーターBのピッチを半音単位で設定します。

PITCH C

オシレーターCのピッチを半音単位で設定します。

PITCH D

オシレーターDのピッチを半音単位で設定します。

TUNE B

オシレーターBのピッチを±100セント単位で設定します。

TUNE C

オシレーターCのピッチを±100セント単位で設定します。

TUNE D

オシレーターDのピッチを±100セント単位で設定します。

TYPE

フィルター・タイプを選択します。

CUTOFF

フィルターのカットオフ周波数をコントロールします。

PEAK

フィルターのレゾナンスをコントロールします。

ENVELOPE

フィルターEGによるカットオフ周波数へのモジュレーション量を設定します。

ATTACK

フィルター・エンベロープのアタック・タイムを設定します。

DECAY

フィルター・エンベロープのディケイ・タイムを設定します。

SUSTAIN

フィルター・エンベロープのサステイン・レベルを設定します。

RELEASE

フィルター・エンベロープのリリース・タイムを設定します

TYPE

エフェクトのタイプを選択します。

EDIT 1

選択したエフェクトの1つ目のパラメーターを設定します。

EDIT 2

選択したエフェクトの2つ目のパラメーターを設定します。

LEVEL

出力の音量を設定します。

ATTACK

アンプ・エンベロープのアタック・タイムを設定します。

DECAY

アンプ・エンベロープのディケイ・タイムを設定します。

SUSTAIN

アンプ・エンベロープのサステイン・レベルを設定します。

RELEASE

アンプ・エンベロープのリリース・タイムを設定します。

LEVEL

オシレーターの音量を設定します。

WAVEFORM

オシレーターの波形を選択します。

PITCH

オシレーターのピッチを調節します。

HARMONICS

VPM（Variable Phase Modulation）のモジュレーション周波数を、オシレーターの倍音の倍数（ハーモニクス）として設定します。

DEPTH

VPMのモジュレーションの深さを設定します。

ENV

EGによるVPMのモジュレーションの深さへのモジュレーション量を設定します。

FREQUENCY

フィルターのカットオフ周波数を設定します。

RESONANCE

フィルターのレゾナンスを設定します。

EGによるカットオフ周波数へのモジュレーション量を設定します。

キーボード・トラックによるカットオフ周波数の変化量を設定します。

ATTACK

ノート・オンからアタック・レベルに到達するまでの時間を設定します。

DECAY

アタック・レベルに到達してからサステイン・レベルへ移行するまでの時間を設定します。

SUSTAIN

サステイン・レベルを設定します。

RELEASE

ノート・オフからレベルが0になるまでの時間を設定します。

SPEED

コーラスのスピードを設定します。

DEPTH

コーラスの深さを設定します。

TIME

ディレイ・タイムを設定します。

LEVEL

ディレイの音量を設定します。

LEVEL

出力の音量を設定します。

TYPE

アルペジオ・タイプを選択します。

SPEED

アルペジエーターの演奏スピードを設定します。

ON/OFF

アルペジエーターのオン/オフを設定します。

WAVEFORM

オシレーターの波形を選択します。

TRANSPOSE

オシレーターのピッチを設定します。

ENVELOPE

ATTACK

ノート・オンからアタック・レベルに到達するまでの時間を設定します。

DECAY

アタック・レベルに到達してからサステイン・レベルへ移行するまでの時間を設定します。

SUSTAIN

サステイン・レベルを設定します。

RELEASE

ノート・オフからレベルが0になるまでの時間を設定します。

TYPE

エフェクトのタイプを選択します。

EDIT 1

選択したエフェクトの1つ目のパラメーターを設定します。

EDIT 2

選択したエフェクトの2つ目のパラメーターを設定します。

出力の音量を設定します。

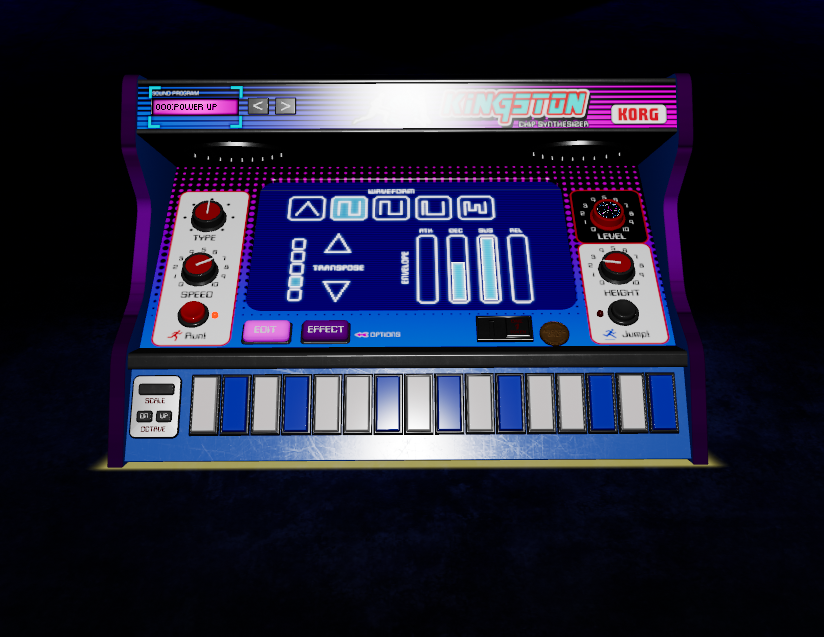

HEIGHT

音の高さの変化量を設定します。

ON/OFF

オンにすると、音の高さが変化します。

Voice Mode

発音の設定をモノフォニックかポリフォニックかを切り替えます。

GLIDE

音の移行時間を設定します。

TRANSPOSE

発音する全体のピッチを半音単位 (100セント) で設定します。設定範囲は±2オクターブです。

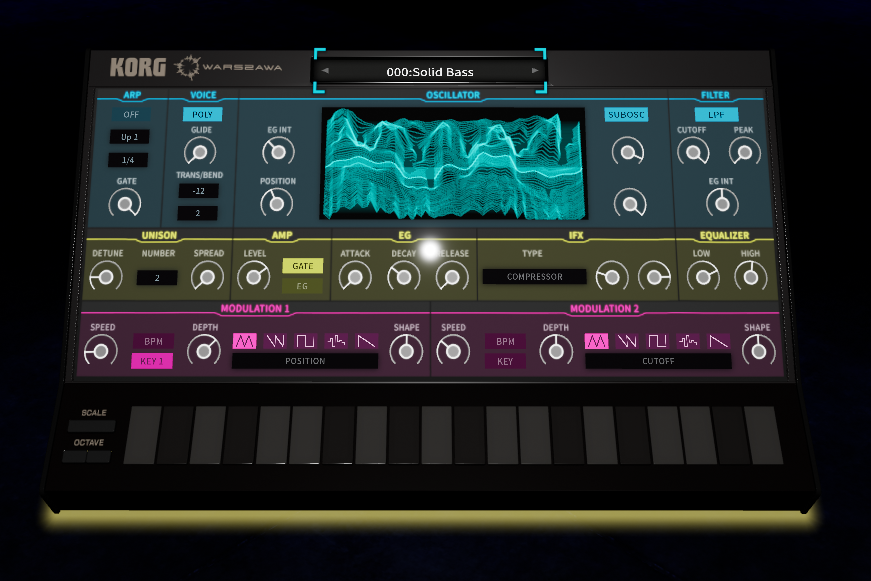

EG INT

EGで動かすウェーブテーブルのPOSITIONの分量を設定します。

POSITION

選択したウェーブテーブルの発音させる位置を設定します。

OSCILLATOR

タップしてリストからウェーブテーブル、PCMを選択します。

MOD Type

オシレーターでウェーブテーブルを選んだときは、以下のモジュレーションを設定することができます。

OFF

　モジュレーションを使用しません。

SYNC

　オシレーター A(マスター)の周波数のタイミングでオシレーター B(スレーブ) の波形の位相をリセットして、倍音を生み出すオシレーター ・タイプです。PITCHでスレーブ波形のピッチを調節します。

X-MOD

　オシレーター B(モジュレーター)の出力波形で、オシレーターA(キャリア)の周波数を変調し、複雑な倍音を生み出すオシレーター ・タイプです。LFOよりも高い周波数で変調することができます。DEPTHとMOD.PITCHで変調を調節します。

VPM

　VPM(Variable.Phase.Modulation)のモジュレーション周波数を、オシレーターの倍音の倍数(ハーモニクス)として設定します。

NARROW

　ウェーブテーブルの波形を高速に再生します。 DEPTHで折り返し位置を設定します。

REFRECT

　ウェーブテーブルの波形を終端から折り返します。

SUB OSC

　サブ・オシレーターを鳴らします。LEVELで音量、OCTAVEでオクターブの値を-2 ~ 0の範囲で設定します。

Filter Type

フィルターの種類を設定します。

CUTOFF

カットオフ周波数を設定します。大きい値にするほど、音色が明るくなります。

PEAK

カットオフ周波数付近の倍音成分を強調して、音にくせを付けます。値を大きくするほど倍音成分が強調され、効果が大きくなります。

EG INT

EGによるカットオフ周波数の変化量を設定します。

DETUNE

ユニゾンのデチューン量を設定します。

UNISON NUMBER

ユニゾンする数を設定します。

SPREAD

ユニゾンの音の広がり(ステレオ感)を設定します。

LEVEL

オシレーターの音量レベルを調節します。

GATE/EG

発音をEGで設定するか、GATEで発音するかを選択します。

ATTACK

ノート・オンからアタック・レベルに到達するまでの時間を設定します。

DECAY

アタック・レベルに到達してからサステイン・レベルへ移行するまでの時間を設定します。

RELEASE

ノート・オフから音がなくなるまでの時間を設定します。

サウンドにさまざまな音響効果を加えるときに使用します。

IFX Type

　インサート・エフェクトのタイプを選びます。

Edit.1 / Edit.2

　インサート・エフェクトのパラメーターを調節します。 エフェクトのタイプによって効果が異なります。

LOW

サウンドの低音域を調節します。

HIGH

サウンドの高音域を調節します。

SPEED

波形の早さを設定します。

BPM

Onにすると、波形の周波数がソングのテンポに同期して設定できます。

KEY

Onにすると、ノート・オンのたびに波形がリセットされます。 KEY1はボイスが発音されるたびに各ボイスが、KEY2ではボイスが発音されるたびに全ボイスリセットされます。

DEPTH

モジュレーションによるモジュレーション量を設定します。

Wave Form

モジュレーションの波形を選択します。

Modulation.destination

モジュレーションをかけるパラメーターを選びます。

SHAPE

モジュレーション波形を変調します。

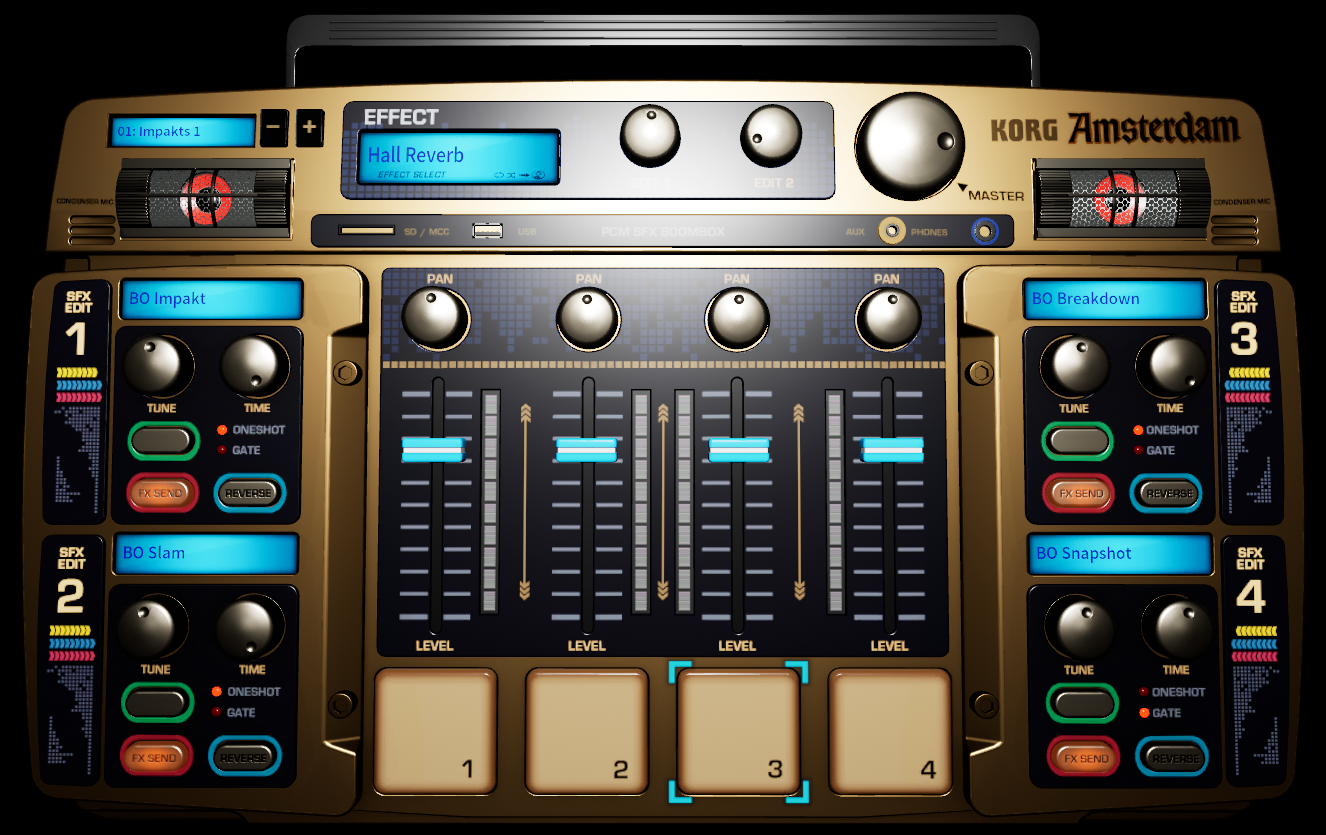

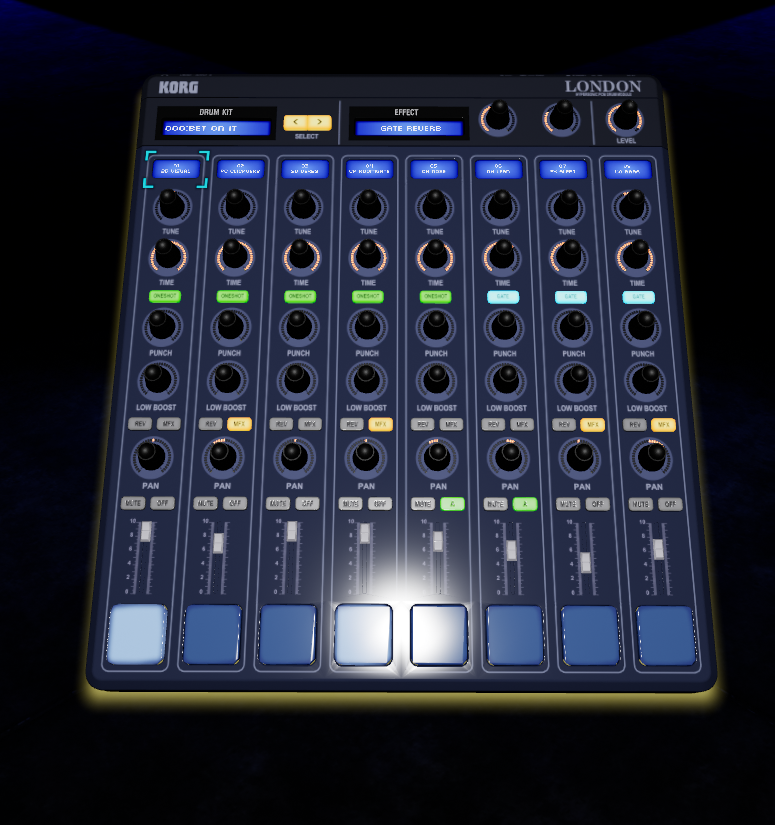

WAVEFORM

パートで使用する波形を選択します。

TUNE

パートのピッチを調節します。

TIME

TRIGGERがONESHOTのとき、パートのディケイ・タイムを設定します。

TRIGGERがGATEのとき、パートのリリース・タイムを設定します。

TRIGGER

トリガーのタイプを選択します。

Punch

パートの出力信号に対して、アタックを強調する効果を設定します。

Low Boost

低域のブースト量を設定します。

REV (Reverse)

リバース・エフェクトをオン/オフします。

MFX (Master Effect Send)

パートのサウンドをマスター・エフェクトへ送るかどうかを選択します。

Pan

パートのパンを設定します。

M (Mute)

パートをミュートします。

Group

パートをグループ化します。同じ設定にしたパートが1つのグループになり、後着を優先しモノフォニックで発音します。

例えば、ハイハットのクローズとオープンをグループ化して発音させると有効です。

LEVEL

パートの音量を設定します。

TYPE

エフェクト・タイプを選択します。

EDIT 1

選択したエフェクトの1つ目のパラメーターを設定します。

EDIT 2

選択したエフェクトの2つ目のパラメーターを設定します。

LEVEL

全体の音量を設定します。
